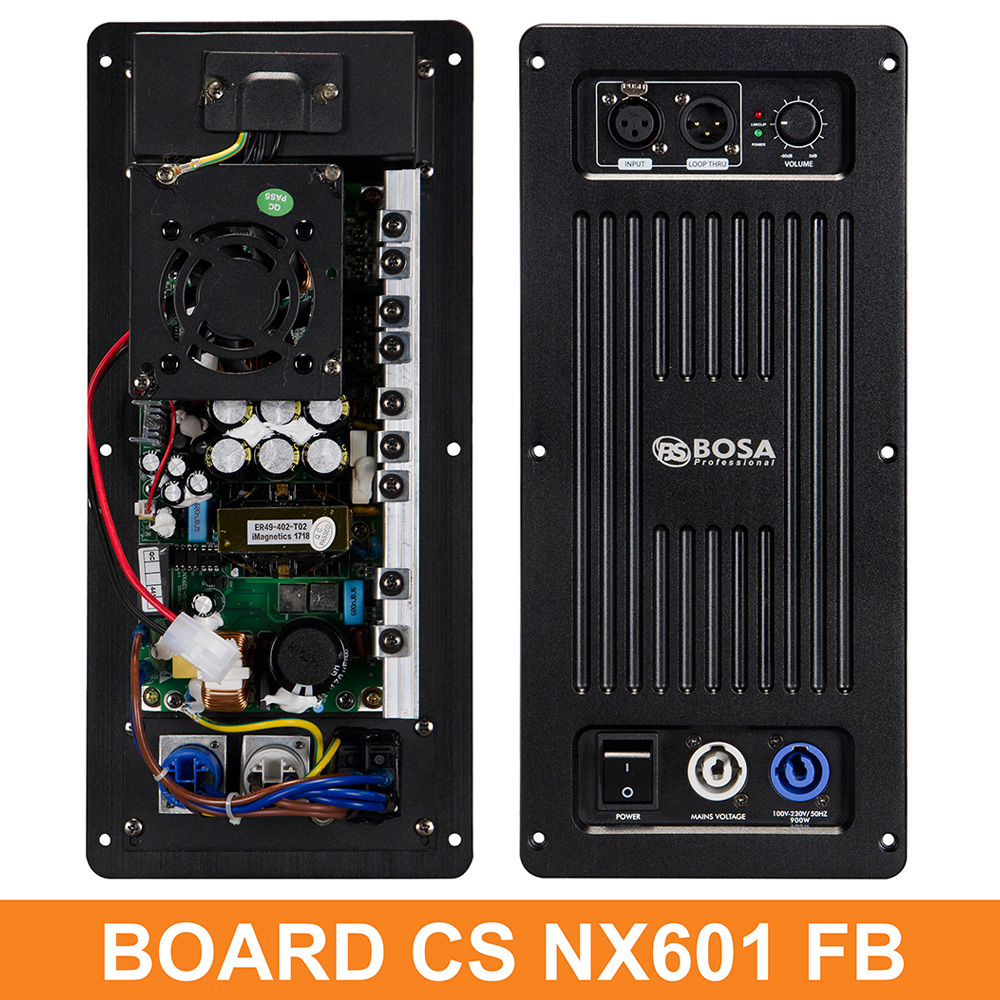

BOARD NX601 FB – BO MẠCH CÔNG SUẤT CAO CẤP DÀNH CHO LOA ACTIVE FULL & SÂN KHẤU
BOARD CS NX601 FB là giải pháp bo mạch khuếch đại công suất chuyên dụng thuộc thương hiệu BOSA Professional. Sản phẩm được thiết kế tối ưu để đóng mới, nâng cấp hoặc thay thế cho các dòng loa Active (loa liền công suất), loa Full sân khấu và hệ thống âm thanh hội trường đòi hỏi độ bền bỉ cùng chất âm sạch sẽ, uy lực.
BOARD NX601 FB – BO MẠCH CÔNG SUẤT CAO CẤP DÀNH CHO LOA ACTIVE FULL & SÂN KHẤU
BOARD CS NX601 FB là giải pháp bo mạch khuếch đại công suất chuyên dụng thuộc thương hiệu BOSA Professional. Sản phẩm được thiết kế tối ưu để đóng mới, nâng cấp hoặc thay thế cho các dòng loa Active (loa liền công suất), loa Full sân khấu và hệ thống âm thanh hội trường đòi hỏi độ bền bỉ cùng chất âm sạch sẽ, uy lực.
🔥 ĐẶC ĐIỂM NỔI BẬT & TÍNH NĂNG KỸ THUẬT
1. Mạch nguồn xung & Khối xử lý dòng xả cao
Biến áp xung cao cấp: Sử dụng biến áp xung lõi ferrite mã hiệu ER49-402-T02 từ nhà sản xuất iMagnetics, đảm bảo hiệu suất chuyển đổi năng lượng vượt trội và hoạt động ổn định.
Lọc nguồn chuẩn xác: Cụm 4 tụ lọc nguồn chính dung lượng lớn đặt ngay sau cầu đi-ốt giúp ghim áp phẳng, cung cấp dòng xả tức thời cực nhanh cho tầng khuếch đại khi đánh ở mức công suất cao.
Tầng Driver & Bảo vệ toàn diện: Tích hợp rơ-le bảo vệ chống rò điện DC ra loa khi gặp sự cố. Hệ thống cuộn cảm và tụ lọc thứ cấp giúp triệt tiêu hiện tượng sốc điện và lọc sạch nhiễu tần số cao từ nguồn điện lưới.
2. Tầng khuếch đại công suất & Cấu trúc tản nhiệt vượt trội
Thiết kế khối sò hiệu suất cao: Toàn bộ dãy linh kiện bán dẫn công suất (sò/MOSFET) được sắp xếp song song, ép chặt dọc theo thanh nhôm tản nhiệt phụ bằng nẹp kim loại và miếng đệm cách điện.
Truyền nhiệt tối ưu: Thanh nhôm phụ được bắt vít trực tiếp ra phiến nhôm định hình cỡ lớn ở mặt ngoài, giúp tản nhiệt cực nhanh. Cấu trúc này giảm nội trở tối đa trên đường dẫn, mang lại lực kéo đỉnh cao và đưa tín hiệu ra loa tròn trịa, không vỡ tiếng.
Quạt làm mát chủ động: Tích hợp quạt hút/thổi DC chuyên dụng gắn cố định phía trên, điều hướng luồng gió trực tiếp qua bo mạch để làm mát liên tục các linh kiện công suất phía dưới.
3. Bảng điều khiển & Cổng giao tiếp tiện lợi
Núm Volume mượt mà & Hệ thống LED báo trạng thái:POWER (Xanh): Báo nguồn điện đã sẵn sàng.
SIGNAL (Xanh): Báo nhận diện tín hiệu âm thanh đầu vào.
LIMIT/CLIP (Đỏ): Cảnh báo khi tín hiệu đầu vào quá lớn gây quá tải hoặc méo tiếng.
Kết nối chuẩn sự kiện:Input Combo XLR / 6.3mm: Sử dụng chân đồng mạ tiếp xúc tốt, hỗ trợ cả đầu cắm Canon lẫn giắc 6.3mm.
Loop Thru XLR: Cho phép liên kết tín hiệu (Link) sang loa Active thứ hai dễ dàng mà không cần sử dụng bộ chia tín hiệu.
Cổng nguồn PowerCon: Cổng cắm chuyên nghiệp có chốt khóa an toàn (Xanh dương), chống chịu dòng tải lớn và hạn chế tối đa hiện tượng move điện.
